Shanghai Zhongsu Pipe Co., Ltd. est l'un des sociétés expérimentées en Chine Fabricants de tuyaux et raccords en PEHD , produisant des raccords en PEHD dans le cadre d'un système complet de tuyauterie en polyéthylène, fournissant des gammes de fusion bout à bout, de fusion à emboîtement, d'électrofusion et de compression aux côtés de tuyaux en PEHD. Nos raccords connectent, redirigent, ramifient et terminent les canalisations PE80/PE100 dans les domaines de l'approvisionnement en eau municipale, de la distribution de gaz naturel, de l'évacuation des eaux usées, de l'irrigation agricole et du transfert de fluides industriels.
Parce que nous produisons à la fois des tuyaux et des raccords, la compatibilité dimensionnelle, la qualité des matériaux et la méthode d'assemblage sont contrôlées comme un seul système plutôt que d'être assemblées à partir de chaînes d'approvisionnement distinctes. Notre Fabricant de RACCORDS PEHD la gamme couvre le DN20 au DN1200, avec des pressions nominales de PN10 à PN16 selon le type et la taille.
Notre gamme de raccords en PEHD
Nous regroupons les raccords en PEHD par méthode d'assemblage, car le système de soudage ou mécanique détermine où un raccord peut être installé, à quelles tailles de tuyaux il convient et quel équipement de chantier est requis. Chaque gamme ci-dessous est produite à partir de résine vierge PE80 ou PE100 et inspectée selon les mêmes critères dimensionnels et de pression.

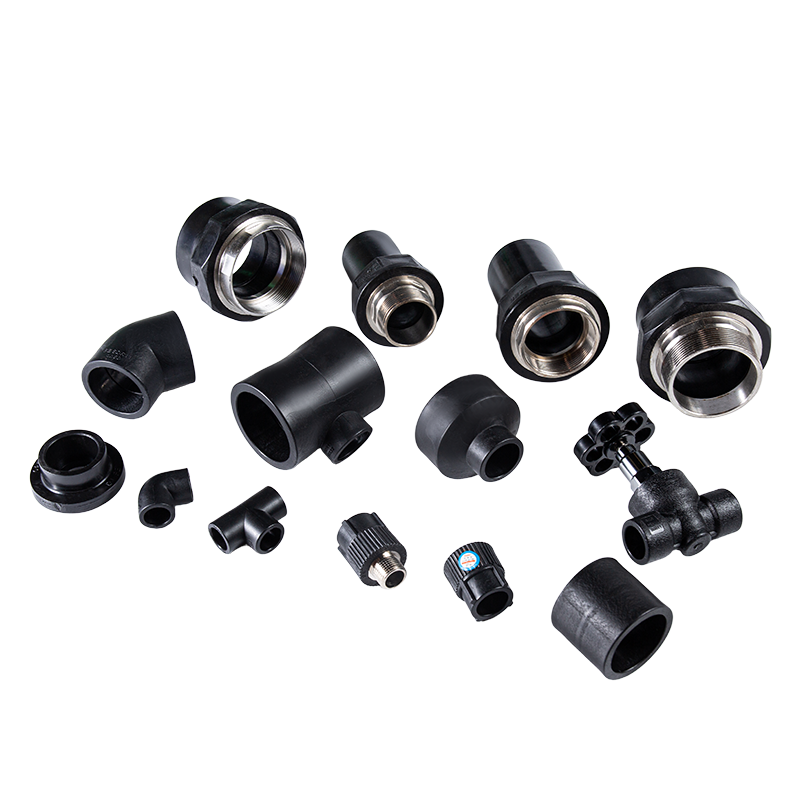

Raccords Socket Fusion HDPE
Pour tuyaux petits à moyens, généralement inférieurs à 110 mm. Accouplements, coudes, tés, réducteurs, embouts, embouts, adaptateurs filetés et robinets à tournant sphérique.
Taille 20–63 mm · PN1,6 MPa · PE100 · inserts en laiton · Filetages BSP/NPT

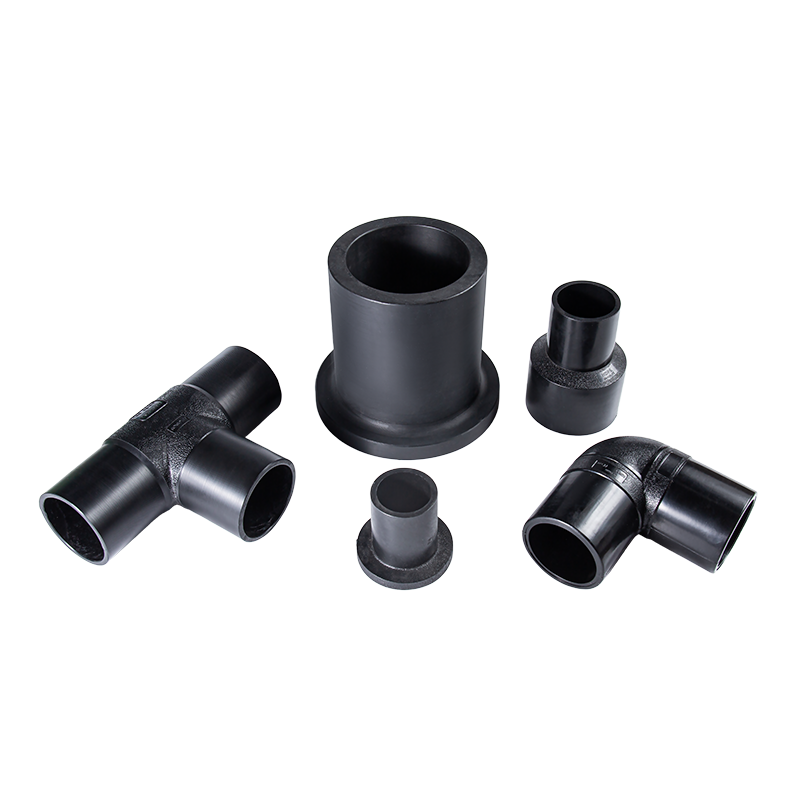

Raccords en PEHD à fusion bout à bout
Pour DN63 et supérieur. Joints soudés monolithiques pour infrastructures municipales d’eau, de gaz et industrielles à haute pression.
Taille 63–1 200 mm · PN1,0–PN1,6 MPa · PE100 · ISO 4427 / EN 12201

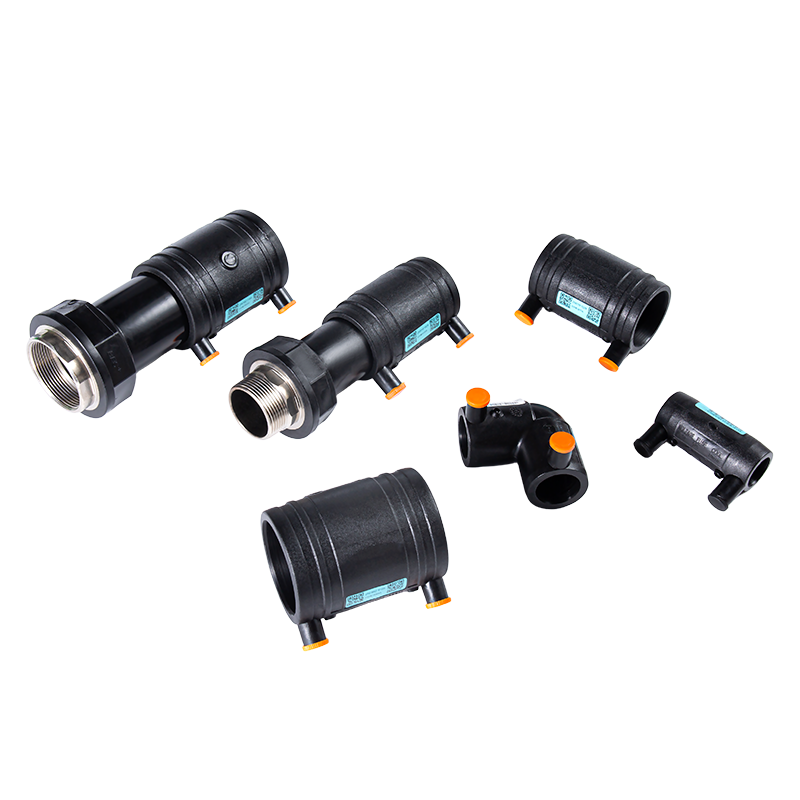

Raccords en PEHD par électrofusion
Batteries de chauffage intégrées pour espaces confinés, travaux de réparation et réseaux de gaz où la fusion contrôlée est privilégiée.
Taille 63–1 200 mm · Gaz PN10 / Eau PN16 · −20 °C à 40 °C · ISO 4427 / EN 1555

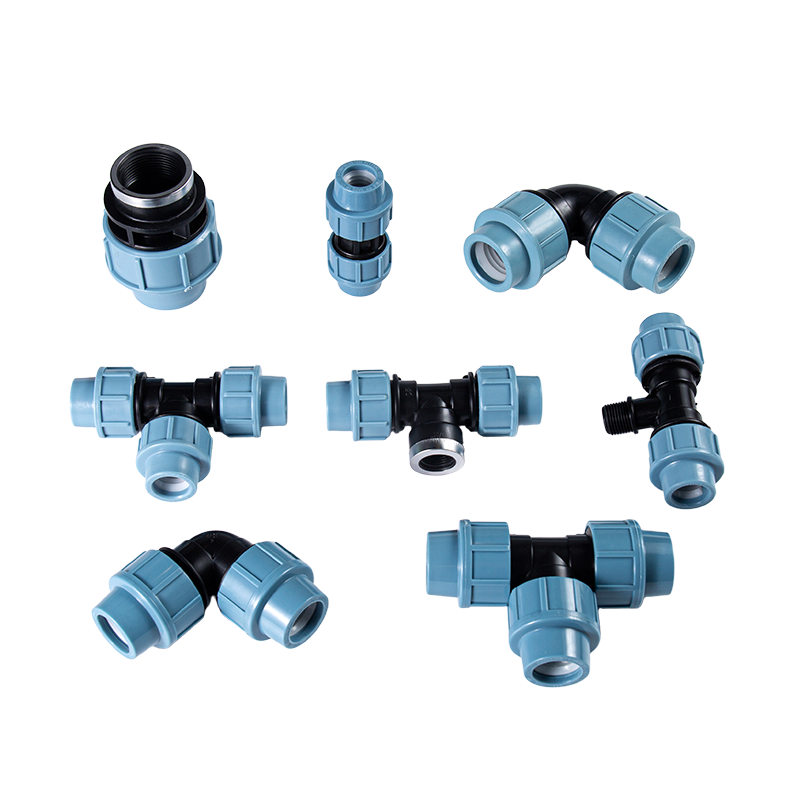

Raccords à compression en PEHD
Jointage mécanique sans chaleur pour les raccordements de service, les latéraux d'irrigation et l'assemblage rapide sur le terrain.
Tailles sélectionnées · réutilisable · aucun équipement de soudage requis
Types de fonctions et leur place
Au sein de chaque gamme de joints, nous fournissons les familles fonctionnelles standards spécifiées par un concepteur de canalisations. Les courses droites utilisent des accouplements et des réducteurs ; les changements de direction utilisent des coudes à 45° et 90° ; les branchements utilisent des tés égaux et réducteurs ; les terminaisons utilisent des embouts et des extrémités tronquées ; les transitions vers des équipements métalliques ou filetés utilisent des adaptateurs mâles et femelles ; l'isolation du débit utilise des vannes à bille. Les raccords de selle et les raccords de réparation prennent en charge les interventions en réseau en direct.
| Famille adaptée | Fonction typique | Méthode de jointage courante | Notes d'application |
|---|---|---|---|
| Accouplement / accouplement réducteur | Raccordement de tuyau droit, changement de diamètre | Douille, bout, électrofusion | Conduites d'eau, distribution de gaz, irrigation |
| Coude 45° / 90° | Changement de direction | Douille, bout, électrofusion | Réseaux enterrés, tuyauteries d'usine, salles des pompes |
| Té égal/réducteur | Connexion de branche | Douille, bout, électrofusion | Réseaux de distribution, collecteurs |
| Embout / embout | Terminaison, transition à bride | Douille, bout, électrofusion | Raccordements de réservoir, raccordements de vannes |
| Adaptateur fileté | Transition PE-métal | Prise à fusion avec insert en laiton | Compteurs, pompes, vannes, services de petit calibre |
| Montage selle/réparation | Branchement sur conduite principale, réparation | Électrofusion | Raccordements de service, maintenance |
Contrôle des matériaux et des spécifications
Nos raccords en PEHD sont moulés à partir de résine PE80 ou PE100 vierge 100 % importée. Le PE100 offre une résistance minimale requise plus élevée et une meilleure résistance à la croissance lente des fissures, ce qui est important pour les conduites enterrées soumises à une charge de trafic et pour les réseaux de gaz. Nous n'utilisons pas de matériaux retraités dans les raccords résistants à la pression.
- Gamme de tailles : DN20 à DN1200 sur toute la gamme de raccords.
- Pressions nominales : PN10 à PN16, sélectionnés par dimension, mode de jointoiement et support.
- Normes : DIN 16963, ISO 4427-3, EN 12201 et EN 1555 pour les applications gaz.
- Sujets : BSP et NPT sur adaptateurs filetés, avec inserts en laiton.
- Couleur : noir et bleu en standard, avec identification du lot.
L'épaisseur de paroi, la profondeur de l'emboîture, la résistance du serpentin chauffant et l'ovalité sont vérifiées dans le cadre de l'inspection en cours de processus. Les raccords sont adaptés dimensionnellement à notre propre tuyau en PEHD, de sorte qu'une taille DN et un SDR spécifiés produisent un joint compatible sans ajustement sur site.
Ajustement de l'application
Les raccords en PEHD conviennent aux systèmes où la résistance à la corrosion, la flexibilité et la longue durée de vie l'emportent sur la rigidité du métal. Le matériau est chimiquement inerte sur une large gamme de fluides et ne rouille pas, ne s’entartre pas et ne supporte pas la corrosion galvanique.
- Approvisionnement en eau et drainage municipal : conduites enterrées, branchements de distribution et branchements de service.
- Distribution de gaz naturel : joints par électrofusion et fusion bout à bout pour réseaux étanches.
- Eaux usées et eaux usées : canalisations souterraines de drainage et de traitement de grand diamètre.
- Irrigation agricole : latéraux de terrain, raccordements de pompes et rénovation du réseau d'eau rural.
- Transfert de fluides industriels : lignes de produits chimiques, d'eau de refroidissement et de process où l'inertie est requise.
Pour les projets qui nécessitent également des canalisations d'eau chaude ou de services du bâtiment, notre RACCORD PPR La gamme couvre les fonctions complémentaires de pression et de température au sein d’un même périmètre de fourniture.
Jointage, installation et assistance sur site
La qualité des joints dans un système HDPE dépend de l'adéquation du raccord à la procédure de soudage correcte. Nous confirmons la méthode de jonction prévue au stade du devis afin que les raccords, les tuyaux SDR et les équipements de chantier soient cohérents.
- Fusion de douilles : l'extrémité du tuyau et l'emboîture du raccord sont chauffées et insérées pour former un joint homogène, généralement pour les tuyaux de moins de 110 mm.
- Fusion bout à bout : les extrémités des tuyaux sont confrontées, chauffées et pressées ensemble pour le DN63 et plus, produisant un joint plus solide que le corps du tuyau.
- Électrofusion : le courant est appliqué aux bobines encastrées, ce qui convient aux tranchées confinées, aux travaux de réparation et aux installations de gaz contrôlées.
- Compression : montage mécanique sans chaleur pour les connexions de service et d'irrigation.
Nous fournissons des conseils d'installation couvrant les temps de chauffage, la profondeur d'insertion, les périodes de refroidissement et les tests de pression. Pour les projets plus importants, notre équipe technique examine les dessins isométriques et les calendriers de joints avant la production afin que l'ensemble de raccords livré corresponde à la configuration installée.
Assurance qualité et acceptation
La production s'effectue sous un système de contrôle complet du processus, depuis la réception des matières premières jusqu'à la sortie des produits finis. Shanghai Zhongsu Pipe Co., Ltd. est certifiée ISO 9001, ISO 14001 et OHSAS 18001 et exploite un laboratoire accrédité par le CNAS pour les tests de matériaux et de produits.
- Tests d'échantillonnage sur chaque lot de production.
- Inspection de routine en cours de processus à intervalles fixes pendant le moulage.
- Contrôles dimensionnels, pressions et aspect par le service qualité.
- Rapports d'inspection d'usine disponibles comme documentation qualité pour les lots livrés.
La documentation d'acceptation est préparée par rapport aux spécifications convenues, y compris la référence standard, la taille, la pression nominale et la qualité du matériau. Lorsqu'un projet nécessite des tests par un tiers ou par un témoin client, nous coordonnons le calendrier d'inspection avec le représentant de l'acheteur.
Personnalisation, emballage et livraison
Nous fabriquons des raccords HDPE personnalisés et prenons en charge l'approvisionnement OEM et ODM pour les distributeurs et les entrepreneurs de projets. Des dimensions non standard, des angles de branchement spéciaux, des exigences de couleur spécifiques et des emballages de marque privée peuvent être produits sur la base de dessins ou d'échantillons approuvés.
Les raccords sont emballés dans des sacs en plastique transparents en quantités spécifiées et placés dans des cartons dédiés. Les tuyaux sont regroupés et emballés dans des sacs tissés. Les quantités d'emballage, le marquage des cartons et la configuration des palettes sont confirmés avec la commande afin que les marchandises arrivent prêtes à être sorties sur le site ou stockées en entrepôt.
Notre capacité d'approvisionnement mensuelle atteint des dizaines de conteneurs pleins. La livraison standard est généralement d'environ 15 jours, le calendrier final dépendant de la liste de commandes et de la charge de production actuelle. Nous conservons un stock suffisant de tuyaux et de raccords réguliers pour prendre en charge les commandes répétées et mixtes.
Informations que nous utilisons pour configurer votre solution
Pour préparer une configuration de montage et un devis précis, nous travaillons à partir des données de projet ci-dessous. Lorsqu'une nomenclature complète n'est pas encore disponible, un dessin isométrique ou un programme de joint nous suffit pour établir la liste de montage.
| Entrée | Ce que nous confirmons |
|---|---|
| Support et application | Eau, gaz, eaux usées, irrigation ou fluide industriel ; qualité du matériau et pression nominale |
| Taille du tuyau et SDR | Gamme de raccords DN, dimensions des douilles et compatibilité avec l'épaisseur de paroi |
| Méthode d'assemblage | Douille, bout, électrofusion or compression range selection |
| Calendrier de montage | Types, quantités, angles de branchement, réducteurs et transitions filetées |
| Conditions de fonctionnement | Pression de service, plage de température et installation enterrée ou hors sol |
| Conditions commerciales et livraison | FOB, CIF, CNF ou autres termes ; port de destination et horaire requis |
Pour un devis complet du système, combinez le calendrier de montage avec notre TUYAU PEHD gamme de sorte que les tuyaux et les raccords soient fournis selon les mêmes spécifications et livrés ensemble.
Maintenance, pièces de rechange et facilité d'entretien
Les raccords en PEHD ne nécessitent aucune peinture, protection cathodique ou remplacement programmé dans des conditions normales de fonctionnement. Le joint soudé devient partie intégrante du pipeline, la maintenance se concentre donc sur le fonctionnement des vannes, l'inspection des brides et les tests de pression périodiques plutôt que sur le remplacement des raccords.
Lorsqu'une réparation est nécessaire, les raccords à selle électrosoudables, les raccords de réparation et les embouts permettent d'intervenir sur une canalisation existante. Nous fournissons des raccords de remplacement selon les spécifications d'origine et pouvons correspondre aux tailles historiques pour les extensions de réseau ou les projets de réhabilitation.
Foire aux questions
Quelle gamme de raccords en PEHD doit être utilisée pour une taille de tuyau donnée ?
Les raccords à fusion à emboîtement sont conçus pour les tuyaux de petite à moyenne taille, généralement inférieurs à 110 mm. Les raccords par fusion bout à bout et par électrofusion couvrent le DN63 jusqu'au DN1200. Les raccords à compression sont utilisés pour certains raccordements de service et d'irrigation où le assemblage thermique n'est pas pratique.
Quels matériaux et quelles pressions nominales vos raccords en PEHD utilisent-ils ?
Nous moulons à partir de résine vierge PE80 ou PE100. Les pressions nominales vont de PN10 à PN16 selon le type et la taille du raccord, avec des raccords électrosoudables classés PN16 pour l'eau et PN10 pour le gaz. Les normes incluent DIN 16963, ISO 4427-3, EN 12201 et EN 1555.
Prenez-vous en charge les raccords HDPE personnalisés et OEM/ODM ?
Oui. Nous produisons des raccords en PEHD personnalisés selon des dessins ou des échantillons approuvés et fournissons des programmes OEM et ODM pour les distributeurs et les entrepreneurs, y compris des dimensions non standard, des configurations spéciales de succursales et des emballages de marque privée.
Comment la qualité est-elle vérifiée avant expédition ?
Chaque lot est échantillonné et testé, avec une inspection en cours de fabrication à intervalles fixes pendant la production. Notre laboratoire accrédité CNAS prend en charge les tests de matériaux et de produits, et des rapports d'inspection en usine sont émis en tant que documentation qualité pour les lots livrés.
Quel est le délai de livraison et l'emballage habituels ?
La livraison standard est d'environ 15 jours, sous réserve de la liste de commandes et du calendrier de production en cours. Les raccords sont emballés dans des quantités spécifiées et conditionnés dans des cartons dédiés ; le tuyau est regroupé et emballé dans des sacs tissés. Les détails de l'emballage sont confirmés à chaque commande.
Pouvez-vous fournir des tuyaux et des raccords dans un seul paquet ?
Oui. Nous fabriquons des tuyaux en PEHD du DN20 au DN1200 ainsi que les gammes de raccords correspondantes, de sorte qu'un projet peut être fourni avec des tuyaux, des raccords et des accessoires de jonction selon une spécification à partir d'une seule source de production.
