VANNES PPR

Fabricant de vannes PPR pour systèmes d'eau chaude et froide

ZHSU produit des tuyaux et raccords en plastique depuis 2004 dans le district de Jinshan, à Shanghai, sur un site de 70 000 m² avec des lignes de production importées et un laboratoire national certifié CNAS. Nos vannes PP-R constituent la couche de contrôle de débit du même système que notre TUYAU PPR et RACCORD PPR gammes, de sorte qu'un projet peut être fourni à partir d'une seule source avec des dimensions, une qualité de matériau et un comportement de fusion correspondants.

Les vannes sont utilisées pour isoler les colonnes montantes, les groupes sanitaires, les collecteurs de chauffage au sol, les raccordements d'équipements et les embranchements. Étant donné que les joints PP-R sont fabriqués par fusion thermique plutôt que par filetage, le corps de la vanne doit accepter le même cycle de fusion à emboîtement que le tuyau, et le raccord ou l'extrémité filetée doit correspondre à la transition vers la métallurgie. Nous moulons nos corps de vannes à partir de la même matière première importée que celle utilisée dans toute la gamme PP-R, provenant de fournisseurs Borealis et sud-coréens.

Notre gamme de vannes PPR et la place de chaque type

Les cinq types de vannes ci-dessous couvrent les fonctions d'isolation et d'arrêt normalement spécifiées dans les systèmes d'eau domestiques, commerciaux et industriels légers. La sélection dépend du diamètre du tuyau, du fait que le joint soit fusionné ou fileté et de la fréquence à laquelle la vanne sera actionnée.

Matériau et construction

Le PP-R est choisi pour les services d'eau parce qu'il résiste au tartre, à la corrosion et aux attaques électrochimiques, et parce qu'il peut être fusionné à chaud pour former un joint aussi solide que la paroi du tuyau. Les corps de vanne suivent la même logique : le boîtier est en PP-R, la bille et la tige sont les pièces mobiles qui déterminent la durée de vie et l'étanchéité, et l'écrou-raccord permet d'ouvrir le corps pour la maintenance sans couper la conduite.

• Composants du corps et des raccords moulés à partir de copolymère aléatoire de polypropylène, adaptés à la qualité des tuyaux PP-R.
• Douilles à fusion dimensionnées pour les outils de fusion à douille PP-R standard en 20 mm, 25 mm et 32 ​​mm.
• Extrémités filetées pour la transition vers les tuyauteries métalliques, les pompes, les réservoirs et les accessoires.
• Conception union qui permet le retrait du corps et le remplacement des joints en service.
• Convient pour le service d'eau chaude et froide, y compris le chauffage et la distribution domestique.

Application adaptée à tous les projets de construction et municipaux

Nos vannes sont spécifiées lorsqu'une ligne PP-R nécessite un point d'arrêt positif qui ne se corrodera pas et n'introduira pas de métal différent dans le chemin d'eau. Dans les services du bâtiment, ils isolent les colonnes montantes, les dérivations d'étage, les groupes sanitaires et les raccordements des locaux techniques. Dans les circuits de chauffage et de refroidissement, ils servent à l'isolation des collecteurs et des bornes. Lors de la rénovation des réseaux d'eau municipaux et ruraux, ils assurent le contrôle des branchements sur les lignes de distribution PP-R.

Étant donné que la même usine produit les tuyaux, les raccords et les vannes, un projet peut être standardisé sur un seul système de matériaux. Les raccords, coudes et tés de nos gammes PPR COUPLING et PPR ELBOW sont produits sur la même base dimensionnelle, ce qui simplifie les réglages de fusion et réduit le nombre d'outils sur site.

Tailles, classe de pression et conditions de fonctionnement

En tant que Usine de vannes PPR 20 mm 25 mm 32 mm , nous définissons les pressions nominales du système PP-R en fonction de la température : la classe nominale s'applique à la température ambiante de l'eau et diminue à mesure que la température de fonctionnement augmente. La sélection de la vanne suit donc la même logique pression-température que la canalisation, et la vanne ne doit pas être traitée comme un composant de qualité supérieure à celle de la canalisation qu'elle dessert.

Notes d'installation et de mise en service

Les vannes PP-R sont installées avec le même processus de fusion à emboîtement que le tuyau. Le temps de chauffage, la profondeur d'insertion et la période de refroidissement sont définis en fonction du diamètre et de l'épaisseur de la paroi, et la vanne doit être laissée en position ouverte pendant la fusion afin que la chaleur ne soit pas emprisonnée contre la bille et le siège. Les extrémités filetées nécessitent une méthode d'étanchéité appropriée pour les joints plastique-métal, en prenant soin de ne pas trop serrer le corps en plastique.

• Vérifiez que l'outillage de fusion correspond aux dimensions du support de vanne avant de commencer.
• Soutenez le corps de la vanne afin que le mouvement du tuyau ne charge pas le raccord ou le filetage.
• Testez la pression de la ligne terminée avant de fermer les murs, les puits ou les tranchées.
• Enregistrez la pression d’essai, la durée et les conditions ambiantes pour le transfert.
• Remettez les instructions d’utilisation et les joints de rechange à l’équipe de maintenance.

Contrôle de qualité et preuves d'acceptation

La production s'effectue sous un système de qualité documenté avec les certifications ISO9001, ISO14001 et OHSAS18001, et notre laboratoire certifié CNAS prend en charge les tests de matériaux et de produits. Les matières premières entrantes sont vérifiées avant l'extrusion et le moulage, et les produits finis sont échantillonnés lot par lot. Un rapport d’inspection d’usine peut être délivré avec l’expédition comme documentation d’assurance qualité.

Pour l'acceptation du projet, le paquet habituel est le rapport d'inspection, l'ensemble de certificats correspondant et la liste de colisage. Lorsqu'une spécification de projet nécessite une documentation supplémentaire, nous confirmons ce qui peut être fourni au stade du devis plutôt que de le supposer après la passation de la commande.

Informations que nous utilisons pour configurer votre solution

Pour préparer une configuration de vanne et un devis, nous travaillons à partir des données de projet ci-dessous. Une liste de commande complète avec les tailles, les quantités, les types de connexion et les conditions commerciales requises est normalement suffisante pour établir un devis ; des dessins ou un devis quantitatif sont utiles lorsque la disposition est déjà fixée.

• Type de vanne et quantité par taille.
• Combinaison de diamètre nominal et de connexion à chaque extrémité.
• Concevoir la température et la pression de fonctionnement du système.
• Fluide et application, y compris si la conduite est de l'eau potable, du chauffage ou du drainage.
• Terme commercial (FOB, CIF, CNF ou autre) et port de destination.
• Exigences en matière d'emballage, de marquage et d'étiquetage.
• Documents nécessaires à l'acceptation, tels que des rapports d'inspection ou des certificats.
• Fenêtre de livraison requise et toute annulation progressive.

Emballage, livraison et facilité d'entretien

Les raccords de tuyauterie, y compris les vannes, sont emballés dans des sacs en plastique transparents en quantités spécifiées puis placés dans des cartons dédiés ; les tuyaux sont regroupés et emballés dans des sacs tissés. Cela protège les filetages et les faces des unions lors de la manipulation et du chargement du conteneur. La livraison standard est d'environ 15 jours, sous réserve de la liste de commandes et du calendrier de production en cours, et les tuyaux et raccords réguliers sont tenus en stock.

En service, la conception du raccord permet d'ouvrir ou de remplacer le corps de la vanne sans perturber la tuyauterie environnante, ce qui maintient la maintenance dans une fenêtre d'arrêt normale. Des joints de rechange et des vannes de remplacement peuvent être fournis avec la commande d'origine ou dans le cadre d'une commande distincte, et nous pouvons fournir des conseils d'installation et d'exploitation à l'équipe du site.

Foire aux questions

Quelles tailles de vannes PPR ZHSU fabrique-t-elle ?

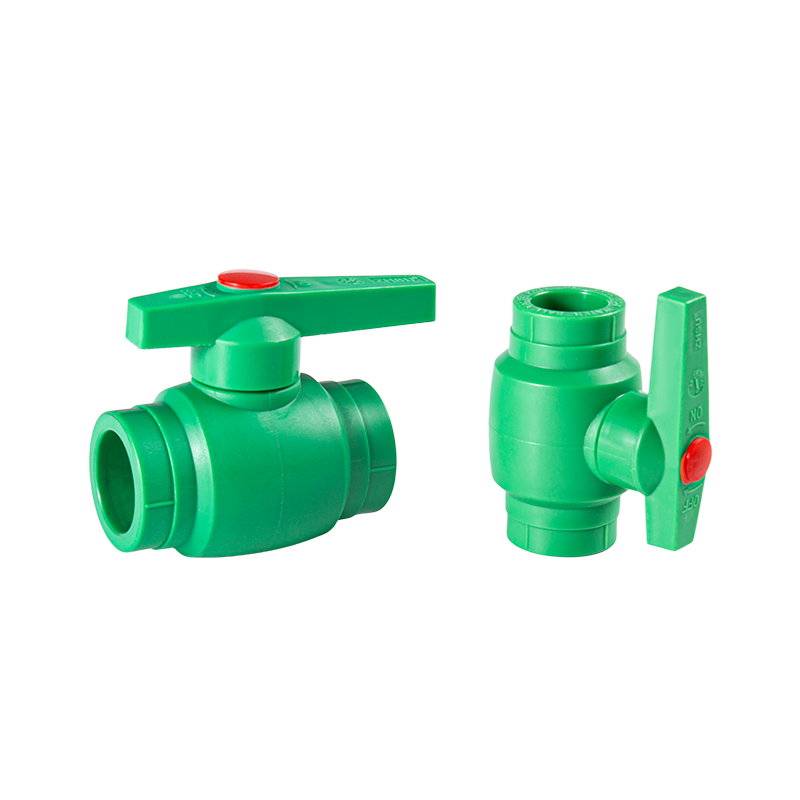

Notre gamme de vannes PPR couvre des diamètres nominaux de 20 mm, 25 mm et 32 ​​mm pour les vannes à bille à double union, les vannes à bille à simple union femelle et mâle, les robinets d'arrêt et les vannes à bille. D'autres tailles et combinaisons de connexions peuvent être discutées par rapport à une liste de projets spécifique.

Quelle vanne faut-il utiliser pour une colonne montante et laquelle pour un luminaire ?

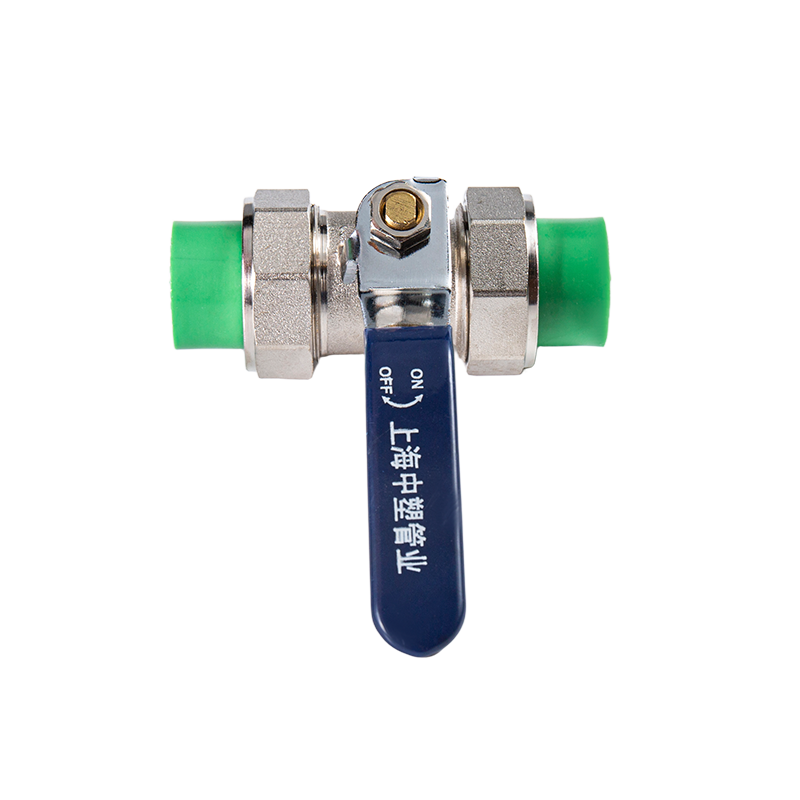

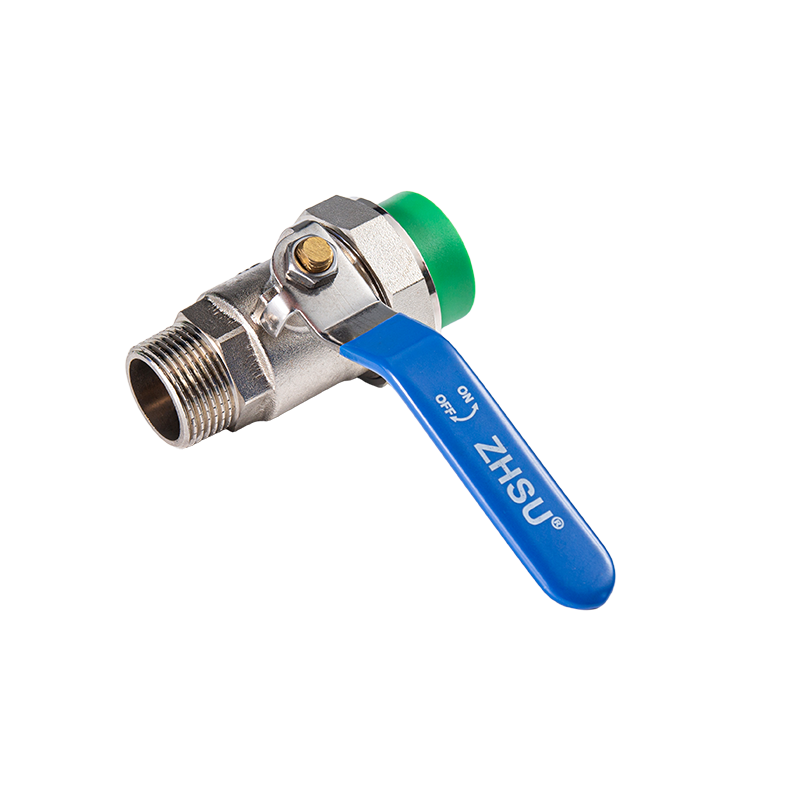

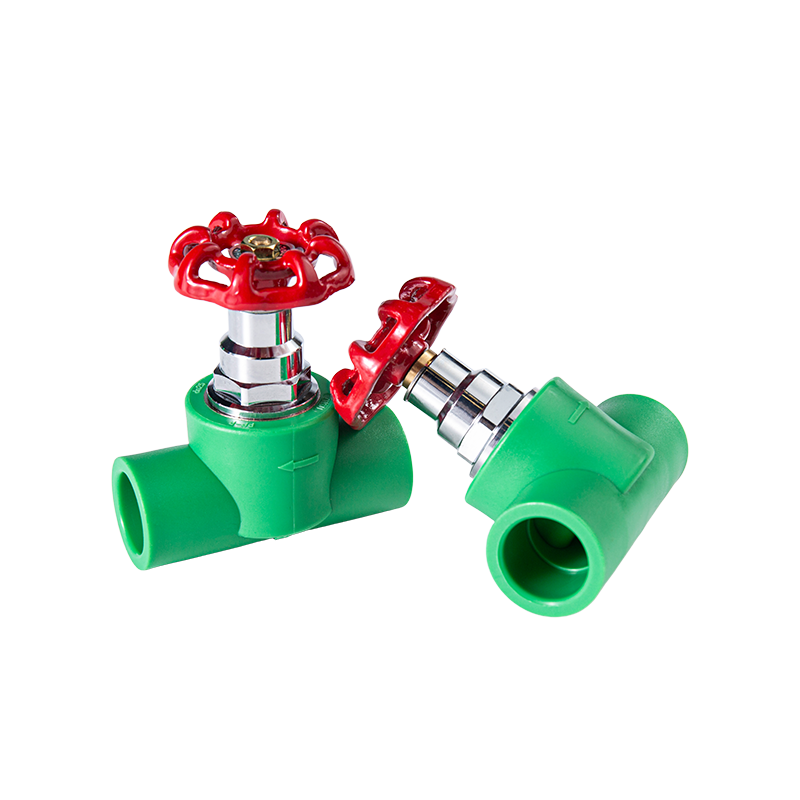

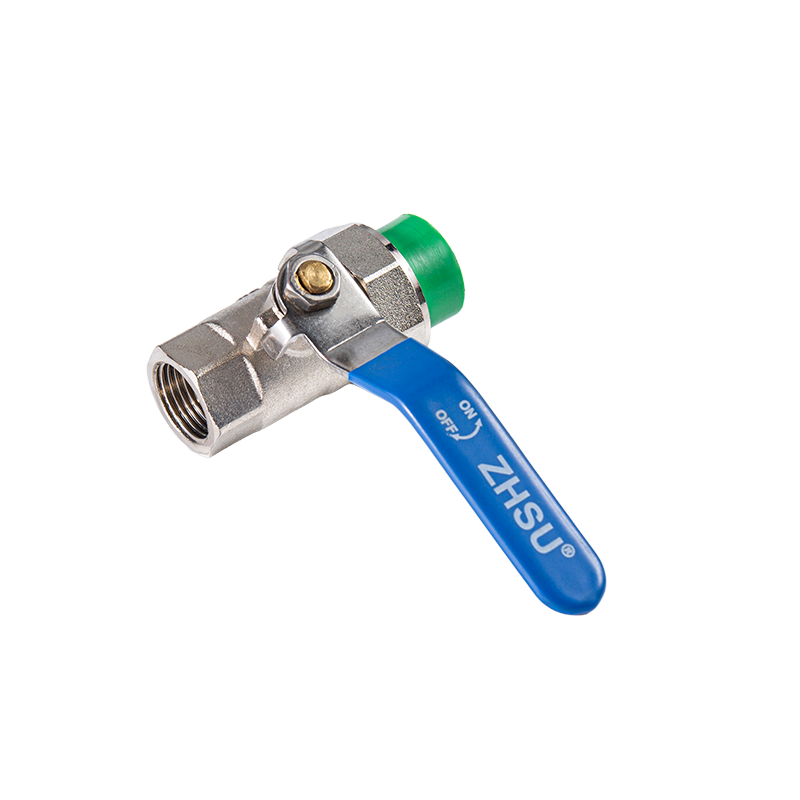

Les colonnes montantes et les embranchements sont normalement isolés avec un robinet à tournant sphérique à double raccord, car le raccord permet de retirer le corps pour l'entretien. Les luminaires et les emplacements étroits dans les murs ou les puits sont généralement desservis par un robinet d'arrêt, qui a un corps plus compact. Lorsque la conduite passe du PP-R au métal, un robinet à tournant sphérique simple avec une extrémité filetée mâle ou femelle fait la transition.

Les vannes PPR peuvent-elles être utilisées dans les circuits d'eau chaude et de chauffage ?

Oui. Le PP-R est utilisé pour l'alimentation en eau chaude et froide et pour la distribution du chauffage, et le corps de la vanne est fabriqué dans la même famille de matériaux. La classe de pression admissible dépend de la température de fonctionnement, de sorte que la température et la pression de conception sont confirmées au stade de la sélection plutôt que supposées à partir de la valeur ambiante.

Comment les vannes sont-elles reliées au tuyau ?

Les douilles de fusion sont reliées par une fusion d'emboîtures PP-R standard en utilisant le même temps de chauffage et la même profondeur d'insertion que le tuyau. Les extrémités filetées se connectent à la ferronnerie avec une méthode d'étanchéité appropriée. La vanne reste ouverte pendant la fusion et le corps est soutenu de manière à ce que le mouvement du tuyau ne charge pas le raccord ou le filetage.

Quelle documentation est fournie avec une commande de vanne ?

Les expéditions sont accompagnées d'une liste de colisage et un rapport d'inspection d'usine peut être fourni comme preuve d'assurance qualité. Nos systèmes de gestion de la qualité, de santé et de sécurité environnementales et au travail sont certifiés ISO9001, ISO14001 et OHSAS18001, et les tests sont pris en charge par notre laboratoire certifié CNAS. La documentation supplémentaire requise par une spécification de projet est confirmée au stade du devis.

Quelle est la quantité minimum de commande et le délai de livraison ?

Le MOQ varie en fonction de la taille du produit, et les tuyaux et raccords ordinaires sont conservés en stock suffisant pour qu'aucun MOQ ne s'applique à eux. La livraison typique est d'environ 15 jours, le calendrier exact dépendant de la liste de commandes et du plan de production actuel de l'usine. Les exigences OEM et ODM peuvent être satisfaites.
