Shanghai Zhongsu Pipe Co., Ltd. est un leader Fabricants syndicaux de PPR , produisant syndicat PPR s dans le cadre d'un système de tuyauterie PP-R complet fabriqué dans notre usine du district de Jinshan, à Shanghai. Un raccord PPR relie deux extrémités de tuyau avec un écrou fileté et un dispositif d'étanchéité, de sorte qu'une section de la ligne peut être ouverte, entretenue et réassemblée sans couper le tuyau. Nous fournissons trois types de raccords – entièrement en plastique, à filetage femelle et à filetage mâle – dans les tailles 20 mm, 25 mm et 32 mm, avec des configurations personnalisées produites sur commande.
Notre gamme de raccords est conçue pour les points d'un système les plus souvent ouverts : compteurs d'eau, pompes, chauffe-eau, vannes, filtres et raccords d'équipements. Étant donné que le corps du raccord, l'écrou et la face d'étanchéité sont moulés à partir du même copolymère aléatoire de polypropylène utilisé dans notre tuyau, le joint conserve le comportement thermique et chimique de la conduite environnante.
Gamme Union PPR que nous fabriquons
Chaque type d'union résout un problème d'interface différent. La version entièrement en plastique conserve l'ensemble du joint en PP-R, ce qui convient aux parcours enterrés et dissimulés où aucun contact métallique n'est souhaité. Les versions filetées passent du tuyau PP-R à un filetage métallique, qui permet de connecter la plupart des pompes, compteurs et réservoirs.
| Type de syndicat | Connexion | Application typique |
|---|---|---|

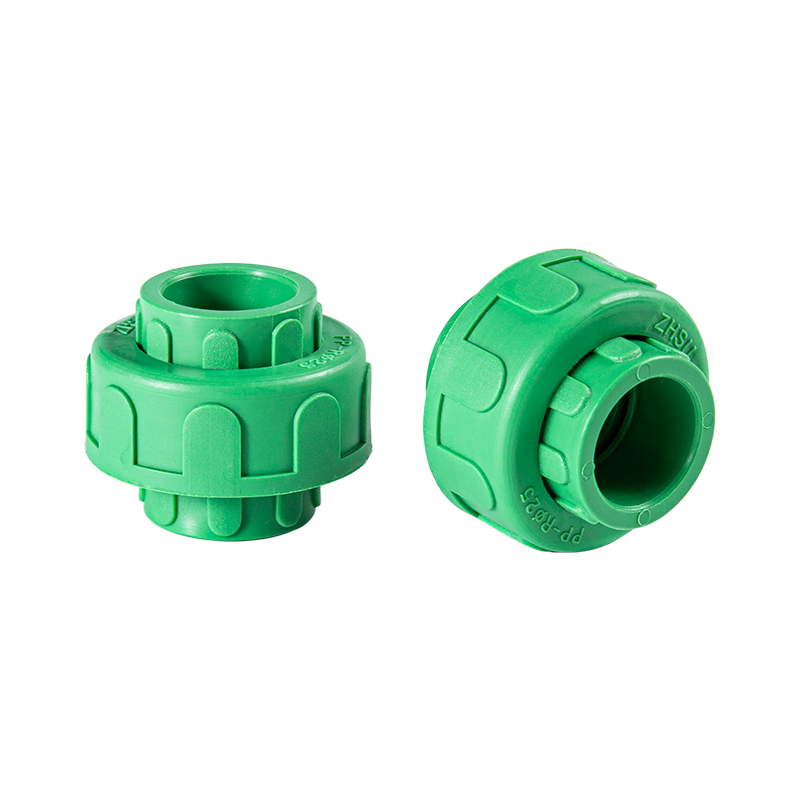

| Union Plastique PPR | Fusion de douilles aux deux extrémités | Conduites d'eau dissimulées et enterrées, sections de colonne montante, prélèvements collecteurs |

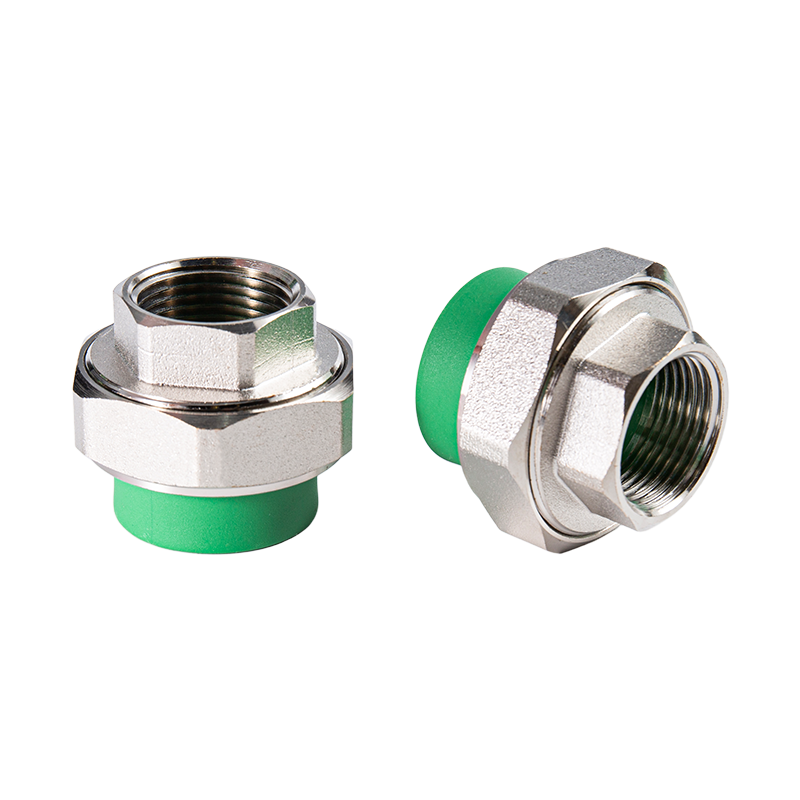

| Union filetée femelle PPR | Douille Fusion femelle filetage BSP/NPT | Sorties de pompes, compteurs d'eau, entrées de réservoirs, raccords de vannes |

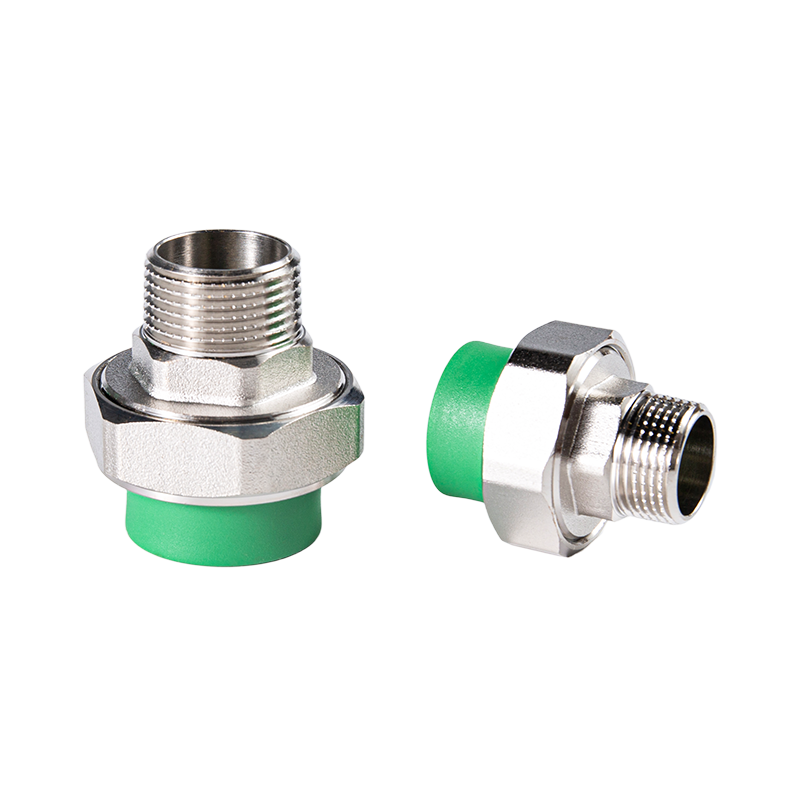

| Union filetée mâle PPR | Douille Fusion mâle BSP/NPT filetage | Entrées d'équipement, boîtiers de filtres, groupes de surpression, ports de vannes filetés |
Les tailles vont de 20 mm à 32 mm en standard, correspondant aux petits et moyens diamètres utilisés dans l'approvisionnement en eau des bâtiments, la distribution d'eau chaude et de chauffage. Des combinaisons plus grandes ou non standard sont produites sous forme d'articles personnalisés sur la base d'un dessin ou d'un échantillon confirmé.
Où s'intègrent les unions PPR dans un système de tuyauterie
Un syndicat est un point de service, pas un joint général. Nous le positionnons là où la ligne sera ouverte au cours de sa vie utile, et nous conservons des joints de fusion pour les connexions permanentes. Cette division permet de maintenir les travaux de maintenance au niveau local au lieu de forcer la découpe d'une section de tuyau.
- Points de comptage et de contrôle : compteurs d'eau, manomètres et robinetteries d'instruments qui doivent être retirés périodiquement.
- Connexions des pompes et des équipements : pompes de surpression, circulateurs, échangeurs de chaleur et boîtiers de filtres où le raccord permet une isolation rapide.
- Circuits d'eau chaude et de chauffage : Les conduites PP-RCT et haute température où le mouvement thermique et l'accès à un entretien répété sont tous deux importants.
- Prises de colonnes montantes et de collecteurs : des embranchements qui peuvent être prolongés ou réacheminés après la remise.
- Assemblages préfabriqués : des skids et des modules de locaux techniques assemblés hors site et assemblés sur site.
Le syndicat s'associe à notre gamme PPR COUPLING pour les joints permanents droits, et aux raccords PPR ELBOW et PPR TEE pour effectuer un changement d'itinéraire ou une dérivation au même nœud.
Matériau et construction
En tant qu'expérimenté Usine de raccords de tuyaux PPR , nous utilisons des matières premières importées pour nos produits en plastique, et le composé PP-R est la même famille de qualités que celle utilisée dans notre production de tuyaux et de raccords. Cette cohérence est importante dans un syndicat, car le corps, l'écrou et le tuyau se dilatent et se contractent tous au même rythme sous l'effet des changements de température.
- Corps et écrou : PP-R moulé, avec la face d'étanchéité formée dans le même cycle de moulage pour la concentricité.
- Inserts filetés : filetage métallique collé dans le corps moulé sur les versions femelle et mâle, dimensionné selon le diamètre du tuyau correspondant.
- Étanchéité : joint plat ou siège torique selon la conception du raccord, comprimé par l'écrou-raccord.
- Prises de fusion : dimensionné pour l'outillage de fusion à douille standard afin que l'équipement de chauffage et de soudage existant de l'installateur fonctionne sans adaptateurs.
Le raccord étant un joint démontable, l’élément d’étanchéité est la pièce qui s’use. Nous fournissons des joints et des écrous-raccords de remplacement en tant que pièces de rechange afin qu'un point de service puisse être restauré sans remplacer l'ensemble du raccord.
Tailles, fils et options de configuration
La configuration est définie par le diamètre du tuyau côté fusion et le standard de filetage côté équipement. Nous confirmons les deux avant la production, car un raccord qui correspond au tuyau mais pas au port de la pompe pose un problème sur site.
| Élément de configuration | Options que nous produisons |
|---|---|
| Taille nominale du tuyau | Norme 20 mm, 25 mm, 32 mm ; tailles personnalisées au dessin |
| Type de syndicat | Plastique, fileté femelle, fileté mâle |
| Norme de filetage | Confirmé par projet ; options de filetage métrique et en pouces |
| Couleur | Couleurs PP-R standard ; couleur du projet sur demande |
| Image de marque | OEM et ODM pris en charge |
Les raccords-unions sont fournis pour correspondre au système de canalisations qu'ils desservent. Pour les circuits d'eau chaude et de chauffage, nous recommandons de les associer avec le TUYAU PPR POUR EAU HAUTE TEMPÉRATURE, et pour l'alimentation froide et potable générale avec la gamme de tuyaux d'alimentation en eau.
Installation, mise en service et réception
Un raccord-union s'installe en deux étapes : les douilles à fusion sont soudées aux extrémités des tuyaux, puis l'écrou-raccord est serré pour comprimer le joint. La deuxième étape étant celle où proviennent la plupart des fuites, nous documentons l'approche de serrage avec la commande.
- Coupez et équarrissez les extrémités du tuyau, marquez la profondeur de fusion et chauffez la douille et le tuyau à la température et à la durée fixées par le diamètre du tuyau.
- Assemblez sans tordre, maintenez jusqu'à ce que le joint soit pris et laissez le joint refroidir complètement avant d'appliquer une charge mécanique.
- Alignez les deux moitiés de manière concentrique, installez le joint et serrez à la main l'écrou-raccord, puis terminez avec la tolérance de clé spécifiée.
- Effectuez un test de pression de la section terminée avant la dissimulation ou l'isolation et notez le test sur la fiche de mise en service.
Les raccords filetés nécessitent un produit d'étanchéité pour filetage compatible avec l'eau potable lorsque la conduite est destinée à l'approvisionnement en eau potable. Nous confirmons la profondeur d'engagement du filetage afin que l'insert métallique ne soit pas trop sollicité lors du serrage.
Contrôle qualité et documentation
La production s'effectue sous surveillance complète du processus, depuis la réception des matières premières jusqu'aux produits finis, avec une inspection en cours de processus à intervalles fixes et des tests d'échantillonnage sur chaque lot. Notre laboratoire accrédité CNAS effectue les contrôles matières et dimensionnels, et le service qualité effectue des contrôles complémentaires à intervalles de temps déterminés.
- Contrôles dimensionnels et filetés des corps-unions, écrous et inserts.
- Tests d'échantillonnage par lots avec enregistrements conservés par rapport au lot de production.
- Rapport d'inspection d'usine émis comme documentation d'assurance qualité avec l'expédition.
- Certification du système de gestion couvrant la qualité, l'environnement et la santé et sécurité au travail, avec certification CE pour les produits concernés.
Les packs de documentation sont préparés par commande et nous pouvons aligner la portée de l'inspection sur les exigences d'acceptation du projet lorsque celles-ci sont indiquées au stade du devis.
Emballage, livraison et pièces de rechange
Les raccords sont emballés dans des sacs en plastique transparents en quantités comptées, puis placés dans des cartons dédiés aux raccords. Cette garniture maintient les petits composants du raccord ensemble et protège les filetages et les faces d'étanchéité pendant le transport. Les tuyaux sont regroupés et emballés dans des sacs tissés.
La livraison standard est d'environ 15 jours, le calendrier réel étant confirmé par rapport à la liste de commandes et au chargement actuel de la production. Les raccords réguliers sont conservés en stock, de sorte que les petites commandes et les commandes répétées peuvent être traitées sans quantité minimale. Des joints et écrous-raccords de rechange sont disponibles pour le stock de maintenance, et nous pouvons fournir le même type d'union lors des phases répétées d'un projet.
Informations que nous utilisons pour configurer votre solution
Une citation syndicale est simple une fois l’interface corrigée. Nous travaillons à partir du bordereau de commande et des conditions commerciales dont vous avez besoin, et nous confirmons les points techniques ci-dessous avant de lancer la production.
| Contribution au projet | Pourquoi nous en avons besoin |
|---|---|
| Diamètre du tuyau et type de raccord | Définit la taille de la douille de fusion et si un filetage est requis |
| Norme de filetage and gender | Correspond au port de la pompe, du compteur ou de la vanne sur site |
| Milieu, température et pression | Confirme la qualité du matériau et la sélection du joint |
| Quantité par taille et couleur | Pilote la liste de colisage et le nombre de cartons |
| Conditions commerciales et destination | Utilisé pour citer FOB, CIF, CNF ou d'autres conditions convenues |
| Image de marque and marking requirements | Applique le marquage OEM ou ODM à la commande |
Envoyez la liste de commandes et les conditions commerciales pour un devis, et nous confirmerons en retour la configuration, l'emballage et le calendrier de livraison.
Questions syndicales PPR des équipes projets
Quel type de raccord doit être utilisé au niveau d'un raccordement de pompe ?
Un raccord fileté est normalement le bon choix, car les orifices de la pompe sont filetés. Utilisez le raccord fileté femelle lorsque le port de la pompe est mâle et le raccord fileté mâle lorsque le port est femelle. Le côté fusion se soude au tuyau PP-R, de sorte que la transition du tuyau en plastique à l'équipement métallique se produit à l'intérieur du raccord plutôt qu'au niveau d'un adaptateur séparé.
Un raccord PPR peut-il être utilisé sur les conduites d'eau chaude ?
Oui. Le raccord est moulé à partir de la même famille de matériaux PP-R que le tuyau, il suit donc la température nominale de la ligne dans laquelle il est installé. Pour un service continu à haute température, nous associons le raccord avec du PP-RCT ou un tuyau haute température afin que l'ensemble partage la même base de conception.
Quelles tailles sont disponibles et des tailles non standard peuvent-elles être produites ?
La production standard couvre les raccords de 20 mm, 25 mm et 32 mm en versions plastique, filetée femelle et filetée mâle. Les articles personnalisés sont produits selon un dessin ou un échantillon confirmé, y compris les normes de filetage et les exigences de couleur spécifiques au projet.
Comment le raccord est-il scellé et des joints de remplacement sont-ils disponibles ?
L'écrou-raccord comprime un joint ou un joint torique contre la face d'étanchéité du corps. Cet élément étant la pièce d'usure d'un joint démontable, nous fournissons des joints et des écrous-raccords de remplacement afin qu'un point de service puisse être restauré sans découper le raccord.
Quelle documentation est fournie avec un arrêté syndical ?
Les commandes sont expédiées avec un rapport d'inspection d'usine et les enregistrements d'échantillonnage par lots sont conservés par rapport au lot de production. Lorsqu'un projet nécessite une portée d'inspection définie ou des documents d'acceptation supplémentaires, nous confirmons cette portée lors de la passation de la commande.
Soutenez-vous l'OEM et l'ODM pour les syndicats PPR ?
Oui. Nous produisons des raccords sous la marque du client et développons des configurations personnalisées sur dessin. Le marquage, la couleur et l'emballage peuvent être alignés sur les exigences du distributeur ou du projet, et les mêmes spécifications peuvent être répétées au cours des phases ultérieures du même projet.
